數控木工機床步進電機驅動器解決方案
在使用數控木工機床時,您可能會遇到步進電機驅動器問題,請閱讀本文了解如何解決這些問題。

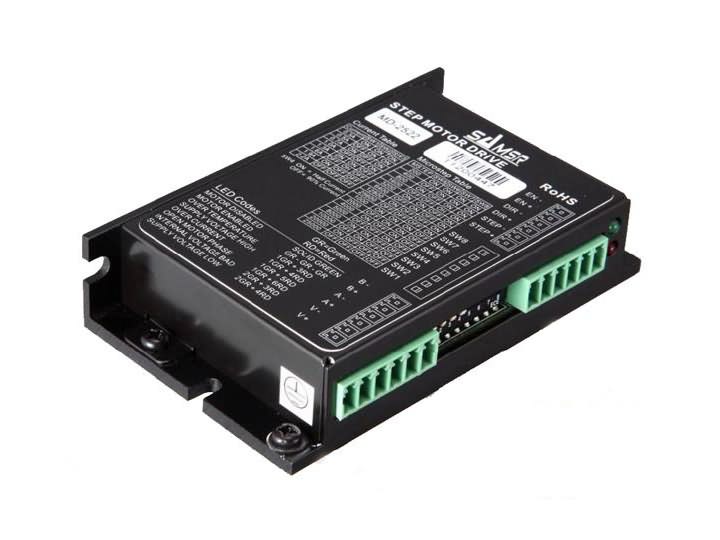

木工雕刻機的步進電機驅動器外殼沒有采用防磁的鋁、鈦、鎂合金外殼,這樣對高靈敏度的接收系統造成干擾,使其無法工作,而且污染電源,導致單片機控制系統與PC機無法通訊,嚴重的造成單片機死機,給正常使用造成困難,因此必須解決干擾問題。
采取如下措施解決:
1.安裝電源濾波器,減少交流電污染。
2.“一點接地”原則。將市電濾波器、驅動器PE(地線)(驅動器與機箱底板絕緣)、方向控制脈沖PULSE-DIR-短脈沖引出后經過電機接地線連接在驅動器與電機防護罩之間,驅動器的屏蔽線均連接到機箱壁上的接地螺釘上,并要求接觸良好。
3.盡量增加控制電纜和動力電纜(L、N)、電機驅動電纜(U、V、W)之間的距離,避免重疊。例如,我們處理2軸驅動系統,在同一個底盤上的驅動器安裝位置,一個驅動板朝前,另一個朝后,這樣在結構布置上這些引線就盡可能短。
4.使用屏蔽電纜,以減少電纜本身的干擾,或電纜本身(電源線)對外界的干擾。
經過上述處理后,數控木工雕刻機的步進電機驅動器是可靠的。
