什么是五軸數控橋切機？

五軸數控橋式切割機是一種自動化石材加工設備，它通過五軸聯動控制（即三個直線運動軸和兩個旋轉軸）一次性完成五面體特殊形狀曲面的加工。它是一種 自動數控機 專為大多數石材加工商量身定制 STYLECNC 為了滿足石材加工廠家的切割需求，該設備具備切割、銑削、雕刻和鉆孔等多種加工模式。橋切機具有功能多樣、占地面積小、操作簡便、切割精準、功能轉換快捷方便等特點。

五軸數控石材切割橋切機采用全自動電腦控制系統，可實現手動編程或數控編程等編程方式，自動完成切割操作。可方便地進行橫向切割、縱向切割、圓弧切割、橢圓切割、圓形切割、任意角度切割、凹凸邊、異形切割、異形加工等場合，功能強大。

石材數控橋式切割機配備有 650nm & 50mw紅外打標機，適用于遠距離定位及惡劣的工作環境，紅外打標機采用原裝激光二極管及光學透鏡，使用壽命長，穩定性好，輸出功率恒定，體積小，安裝方便，可長時間連續發光，有效保證產品的穩定性和使用壽命。

紅外打標裝置具有發光角度大、光線清晰、直線度高、發散度小、準直性好、工業適用性強、可調焦或定焦等特點。

可制作固定焦距和可調粗細的紅光激光器，客戶可根據不同的需求調整焦距。

五軸數控橋鋸如何工作？

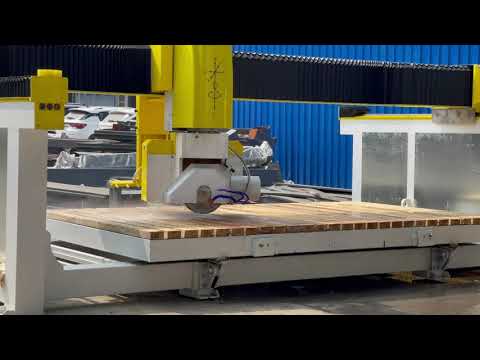

五軸數控橋式切割機采用基于PC的五軸聯動數控系統進行石材加工。刀具由三個線性軸和兩個旋轉軸控制，其中兩個旋轉軸分別繞X軸和Z軸旋轉。該設備具備切割、雕刻和銑削復雜五面體特征的自動化功能，主要用于加工多維空間中具有復雜曲面的高品質石材裝飾。石材行業經歷了多次產品技術變革，采用五軸和六軸聯動控制刀具運動軌跡的加工設備的技術特點和優勢日益凸顯。五軸數控橋式石材切割機是一款專業的石材加工設備，具有出色的靈活制造能力和高度自動化，并以金剛石鋸片為主要切割刀具。

五軸數控石材切割橋切機能做什么？

五軸數控橋切機可以切割任何形狀的石材線條、弧形邊緣、鴨嘴形邊緣、直線邊緣、斜邊、防滑槽、干掛槽、水槽加工和特殊形狀邊緣成型。

1、臺面切割：毛坯板切割、后檔切割、反扣切割、掛料、L型臺面定尺、預留角切割、45度倒角前口、鍋洞、爐洞、對角線切割、墻垛口任意角度切割。

2、自動切割：實現CAD圖紙的導入，完全按照圖紙樣式進行切割，無需輸入復雜的數據。

3、橋式切割：具備市場上橋式切割設備所有功能。

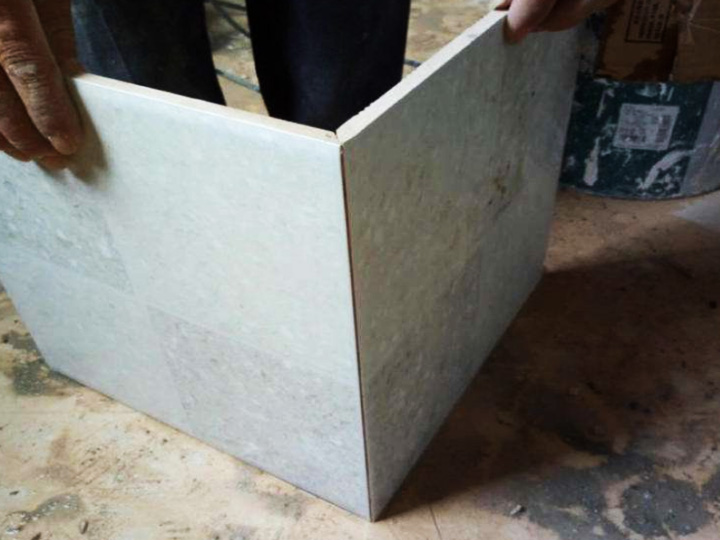

4、羅馬柱切割：將方形羅馬柱主板及兩側一次性切割，同時對兩側進行45度倒角，完成羅馬柱孔切割。

5、圓弧線切割：安裝線磨頭完成圓弧線造型，整體切割成粗糙的圓弧線??，需手工打磨。

6、凹凸切割：根據弧度，磨出所需的凸面或凹面板材。主要用于異形背景墻或異形裝飾板的弧形板材的磨制。

7、異形切割：針對墻面不平整的問題，切割出不對稱的四邊形或等腰梯形。

適用于花崗巖、大理石、石英石臺面的五軸數控石材切割橋切機的特點

通過數控系統對工藝參數的優化，將產品數據文件以模塊形式存儲，手動調用，實現各精密部件極其協調運動的理想效果。機械切割石板過程通過預先設定切割編碼程序，切割過程自動運行，實現石材切割的自動化、智能化，實現石板的批量生產。

1、一體化設計，使機器具有占用空間小、安裝調試方便、精度高、性能穩定、操作方便等優點。

2. 橋式、滑動導軌和刀架采用堅固而堅硬的鑄鐵制成，以確保穩定性、耐用性和低共振。

3.切割頭旋轉 90°，傾斜 45° 適合倒角切割。

4. 0° 至 360° 切割頭旋轉和 0° 至 90° 切割頭傾斜。

5.工作臺獨立安裝，液壓控制臺面板0級， 45°, 90° 工作臺可垂直翻轉85°，裝載原材料更加輕松、安全。

6.數控橋切機由主電機、縱切部分、工作臺組件、電氣控制系統、液壓系統等組成。

7.數控橋鋸配備紅外線對刀儀，可精確調整切割尺寸。

8、所有參數設定好后，無需工人看守機器，切割完成后自動停機，是理想的石板切割機自動化設備。

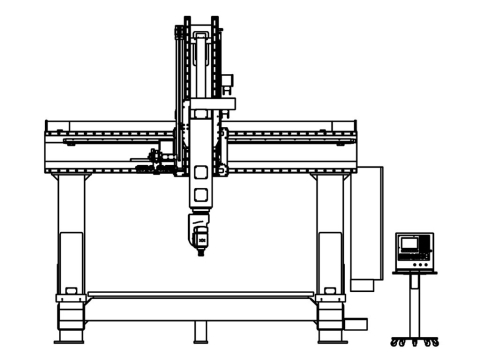

結構特征

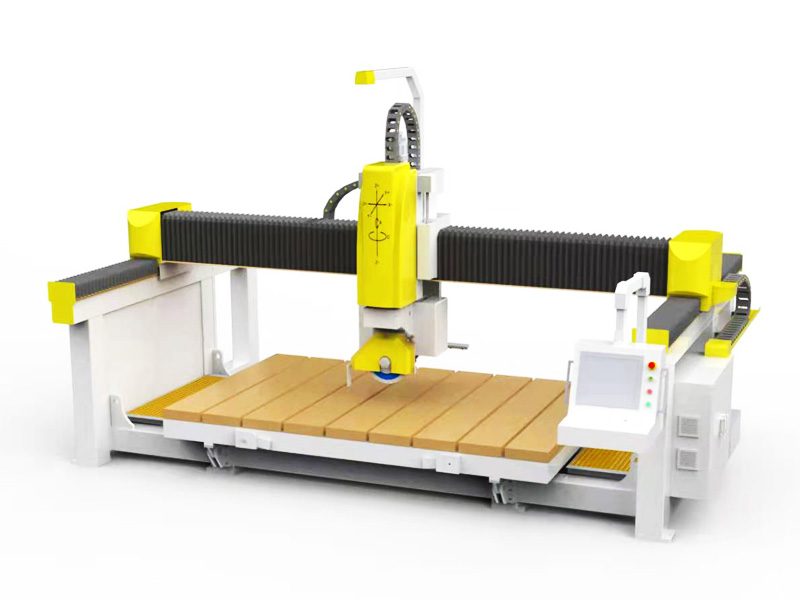

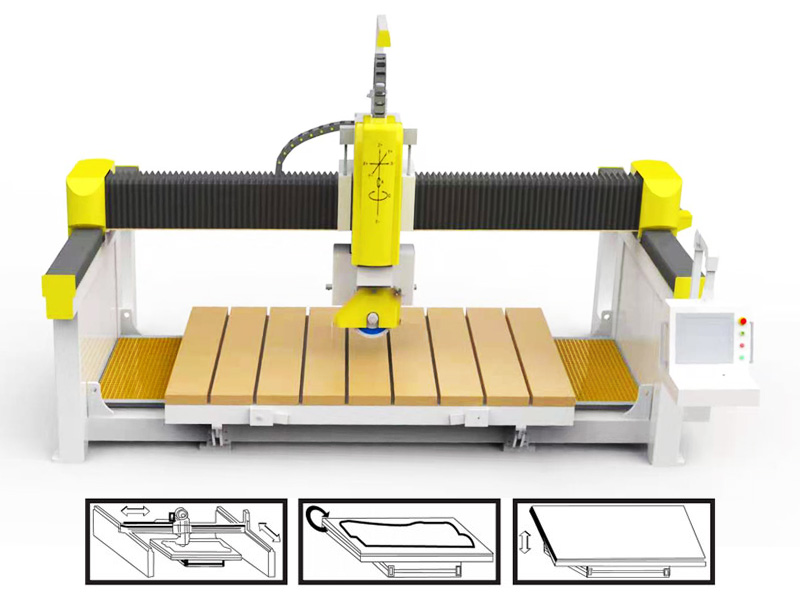

1、橋式結構，左右縱向?qū)к壣细髟O(shè)一根橫梁，配連體工作臺。

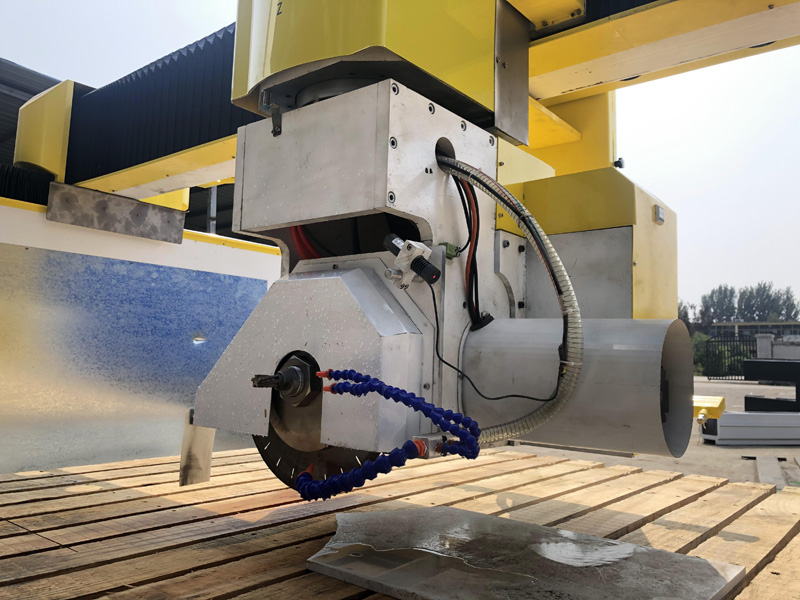

2、切割鋸片安裝在電主軸上，電主軸上安裝有擺動軸，擺動軸安裝在旋轉軸上，旋轉軸安裝在上下滑板上，上下滑板安裝在中箱上，中箱安裝在橫梁上，鋸片可實現5軸聯動運轉。

3、橫梁通過伺服電機、變速箱安裝在2條直線導軌上，作直線運行。

4、縱梁通過左右組齒輪上的2條直線導軌通過伺服電機實現橫梁的前后位移。

5、上、下滑板通過伺服電機、滾珠絲杠在2條直線導軌上上下運動。

6、電主軸安裝在擺動軸上，擺動軸可擺動0~90° 通過伺服電機。

7、擺動軸通過伺服電機安裝在旋轉軸上，可正負370°旋轉。

8、工作臺為一體式安裝，液壓控制工作臺可作0°至85°上下翻轉。

五軸數控石材切割橋切機在花崗巖、大理石、石英石臺面加工中的優勢

五軸數控石材橋切機具有復雜五面體特征產品的自動切割、銑削、雕刻、鉆孔加工，可加工任意曲面和形狀的產品，加工速度快，運行精度高，操作簡便。可提供遠程控制、遠程編程（根據客戶需求，復雜形狀的加工可提供遠程編程服務）、加工文件、遠程故障診斷等服務。系統軟件可提供多種不同規則的產品加工模塊，根據加工需求直接選擇簡化編程（無需專業人員進行復雜編程）。可模擬加工運行軌跡。

耐用

機械零件采用優質鋼材，電氣零件采用可靠，保證高可靠性和耐用性。

精確

1、橫梁運動（Y軸）采用直線導軌，精度高。
2.Z軸采用絲杠移動。
3、切片測量采用磁尺。
4.激光裝置，精確對位。

用戶友好

1.觸摸屏控制面板及所有3D動作采用微機控制，可實現自動化操作。
2.具有手動、自動兩種操作方式。
3.工作臺可旋轉 90° or 360° （可選的）。

多功能

可進行倒角切割、直線切割、弧形切割、弧形切割、形狀切割、銑削、鉆孔、線切割和磨邊。使用可選傳感器，可添加輪廓加工功能。

五軸數控石材切割橋切機（用于花崗巖、大理石、石英石臺面）技術參數

五軸數控石材切割橋切機應用

五軸數控橋切機主要用于切割花崗巖、大理石、板巖、人造石和微晶石。PLC（程序邏輯控制器）控制，切割尺寸由終端輸入設置。控制板上帶有操作按鈕、編程器和液晶顯示屏，使操作員在定位石材時可以輕松地從鋸切區域控制機器。

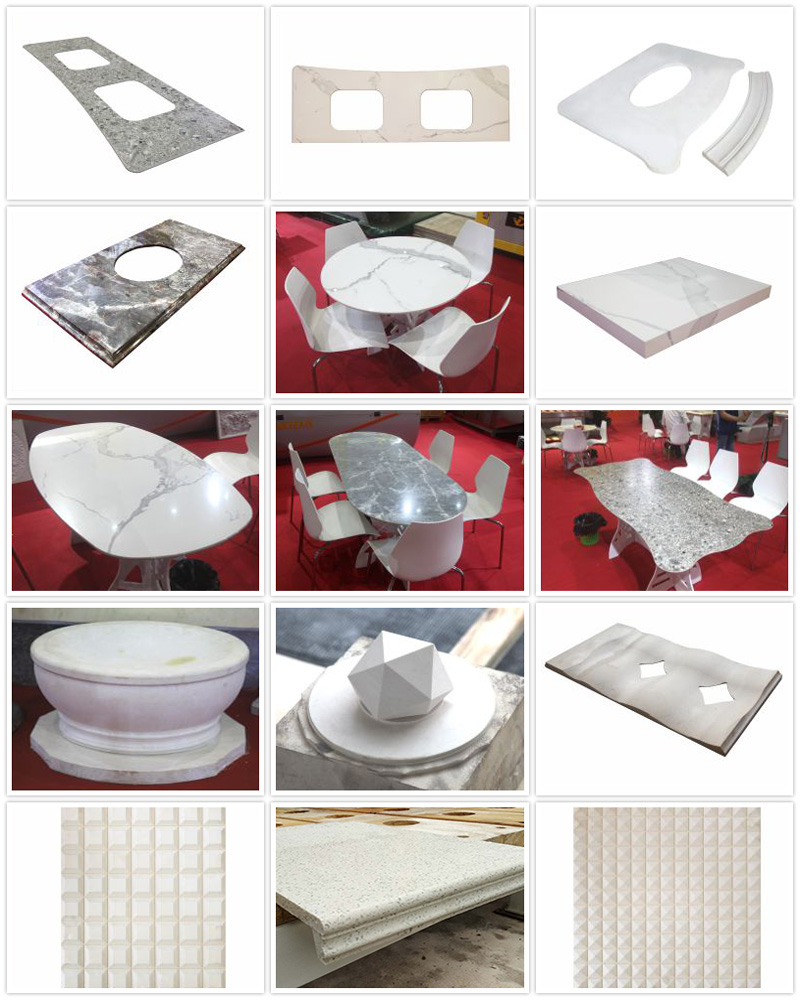

用于石材切割項目的五軸數控橋切機

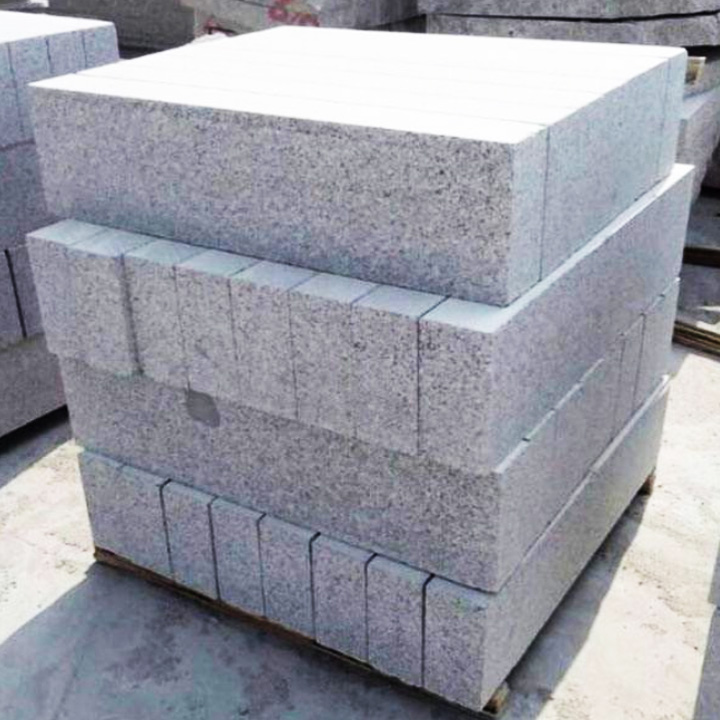

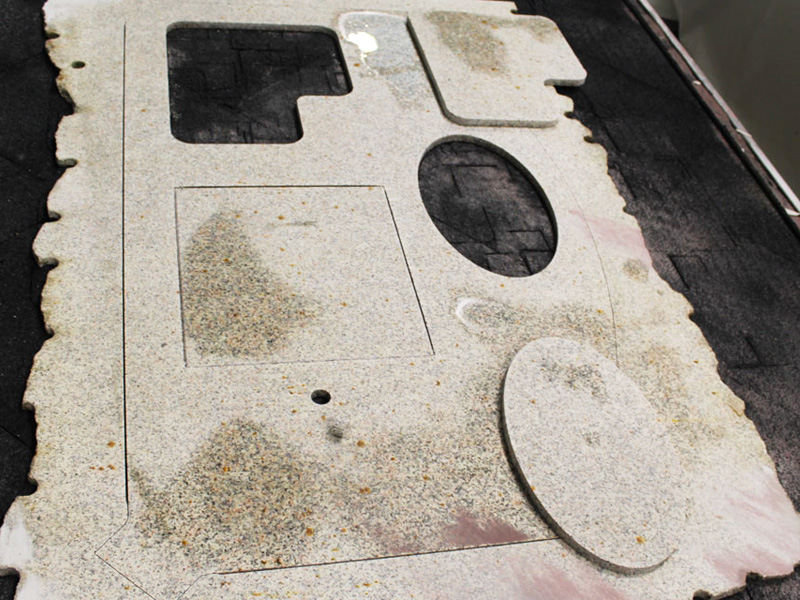

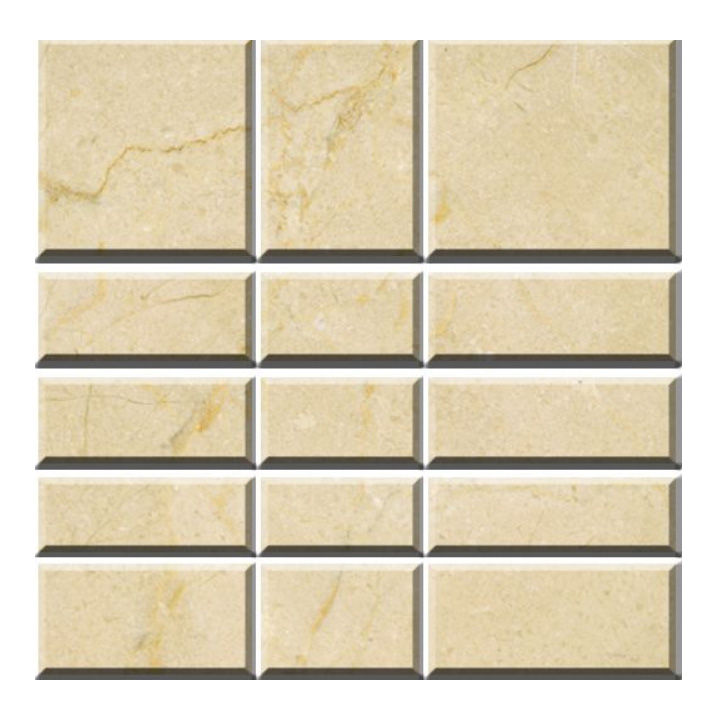

花崗巖臺面切割項目

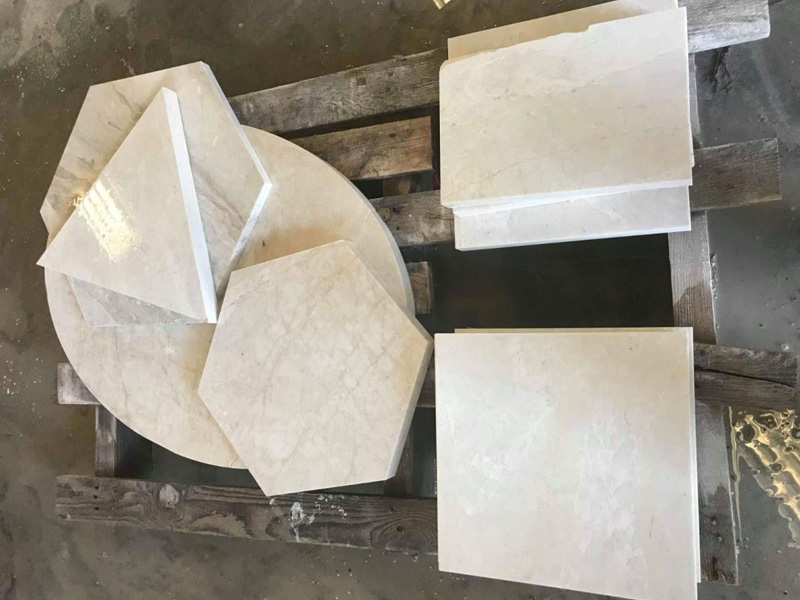

大理石切割項目

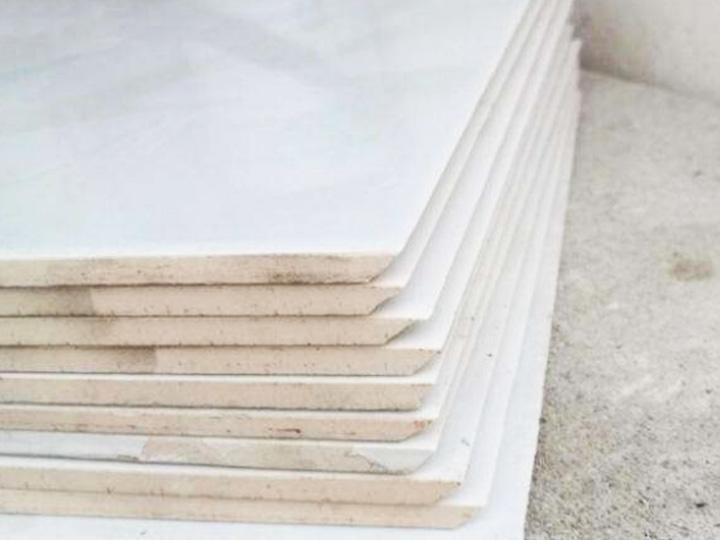

石英臺面切割項目

大理石臺面切割項目

五軸數控石材切割橋切機的維修與支持

1. 我們通過電話、Whatsapp 和電子郵件提供終身技術支持。

2.如果您有任何問題，我們的技術人員可以在線為您提供遠程指導。

3.我們可以錄制機器運行的視頻。

4.我們工廠提供免費培訓課程。

5.工程師可以在海外維修機械。

6.機器在交付前將被調整，將附帶操作USB/CD。

五軸數控石材切割橋切機的包裝和運輸

常規包裝為木箱（尺寸：長*寬*高）。如果出口到歐洲國家，木箱將被熏蒸。如果集裝箱太緊，我們將使用 PE 膜包裝或根據客戶的特殊要求進行包裝。
