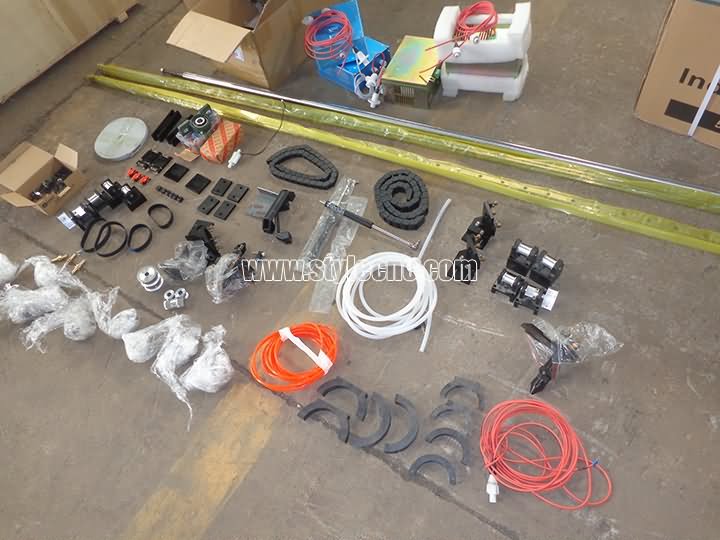

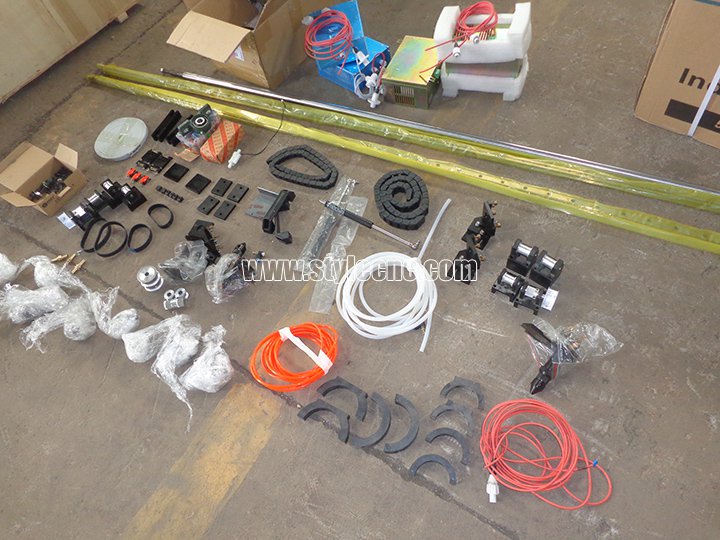

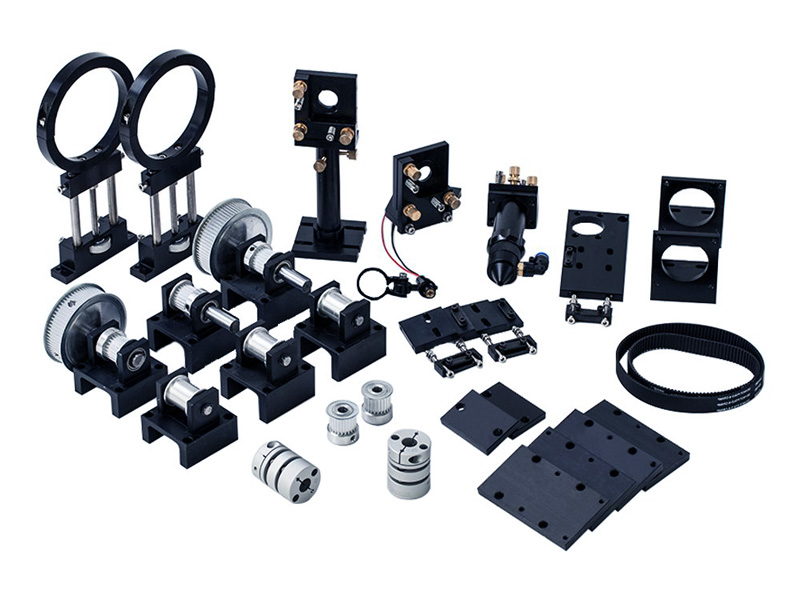

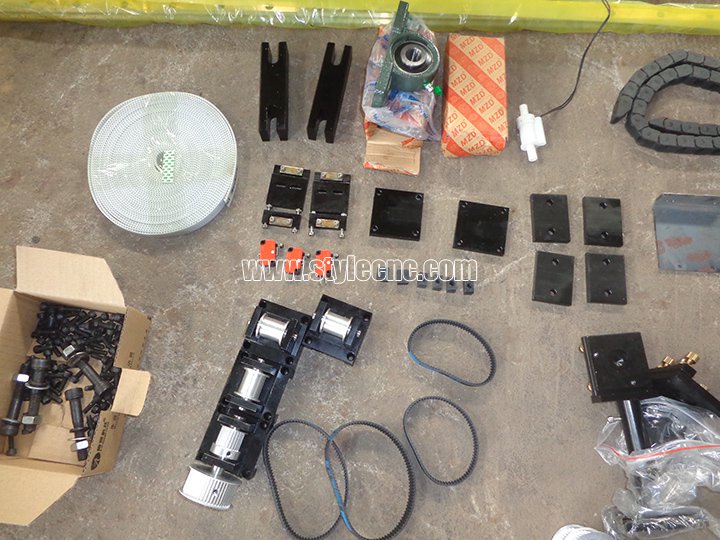

A CO2 激光雕刻切割機由以下9個部分組成 - 激光發生器（CO2 激光管）、光學系統（反射器和透鏡）、電源系統（激光電源、開關電源、步進電機和驅動器、傳動系統）、控制系統（數控控制器和軟件）、冷卻系統（水冷機）、空氣壓縮機、排煙系統，以及工作臺和安全裝置。

激光發生器

激光發生器（激光源）主要是指 CO2 激光管，一種充滿二氧化碳、氦氣、氮氣混合氣體的玻璃管，是產生高熱能激光束的核心部件。

光學系統

鏡子將激光束從激光管引導至切割頭。

位于切割頭內的激光透鏡將激光束聚焦到精確的點以進行切割或雕刻。

噴嘴是激光切割頭的部件，用于引導激光并輔助氣體流動。

電力系統

激光電源提供激光管高壓放電所需的能量。

開關電源為其他電子元器件提供穩定的電源。

步進電機和驅動器控制龍門架和切割頭沿X軸和Y軸的精確運動。驅動系統（例如皮帶傳動裝置和同步帶輪）將電機的運動傳輸到工作臺的機械臂。

冷卻系統

冷卻系統主要指工業冷水機組，用于散發光能轉換過程中產生的大量熱量。

空氣壓縮機

空氣壓縮機的主要作用是提供清潔、干燥的壓縮空氣，用作切割的輔助氣體（如氮氣、氧氣）、驅動氣動裝置（如工作臺夾緊缸）以及清潔和保護光學系統。

排煙系統

煙霧排放系統使用風扇和管道系統來去除切割或雕刻產生的煙霧和有毒氣體。

切割表

工作臺用于放置待切割的材料，包括升降臺和蜂窩臺。

安全設備

激光安全裝置包括個人防護（激光安全護目鏡、手套和防護服）、機器防護（防護罩）和緊急停止（緊急停止按鈕和聯鎖裝置），以保護操作人員和周圍人員免受激光輻射、電氣、化學和機械危害。
